Геоконтейнеры для балластировки трубопровода
(ГеоБЭГ БТ, ПКТУ)

ТУ 4834-013-68168870-2011, ГОСТ Р 58257-2018, ВСН-39-1.9-003-98, ОТТ-75.180.00-КТН-045-11

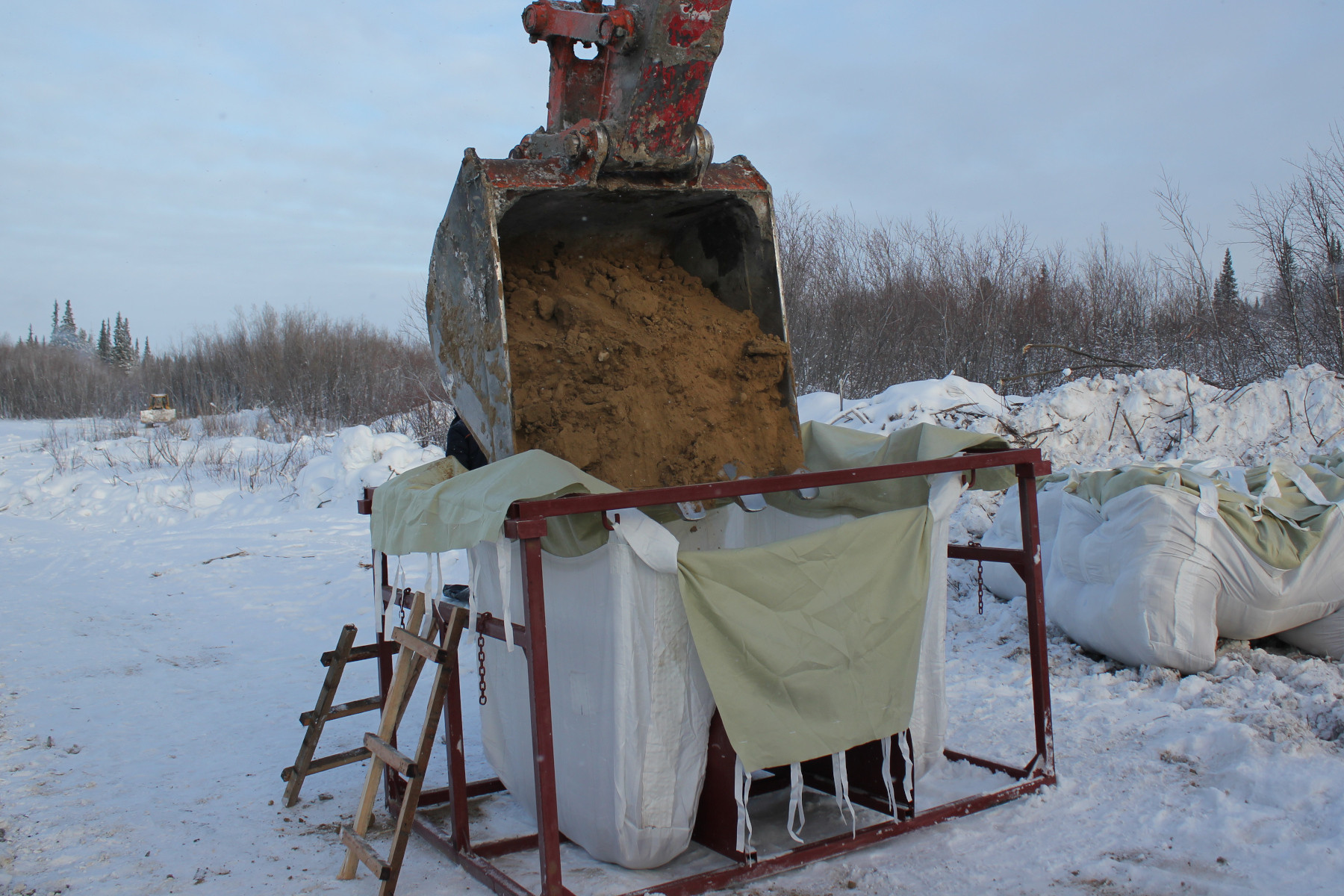

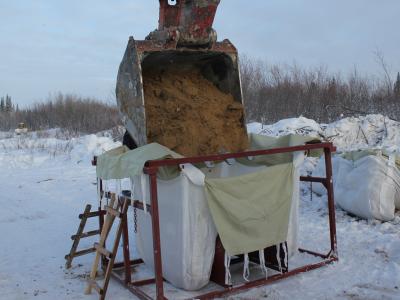

  • Геоконтейнер ГеоБЭГ БТ для балластировки трубопроводов. Заполнение грунтом

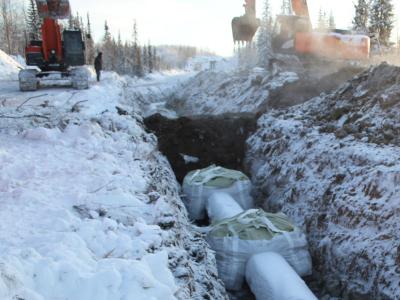

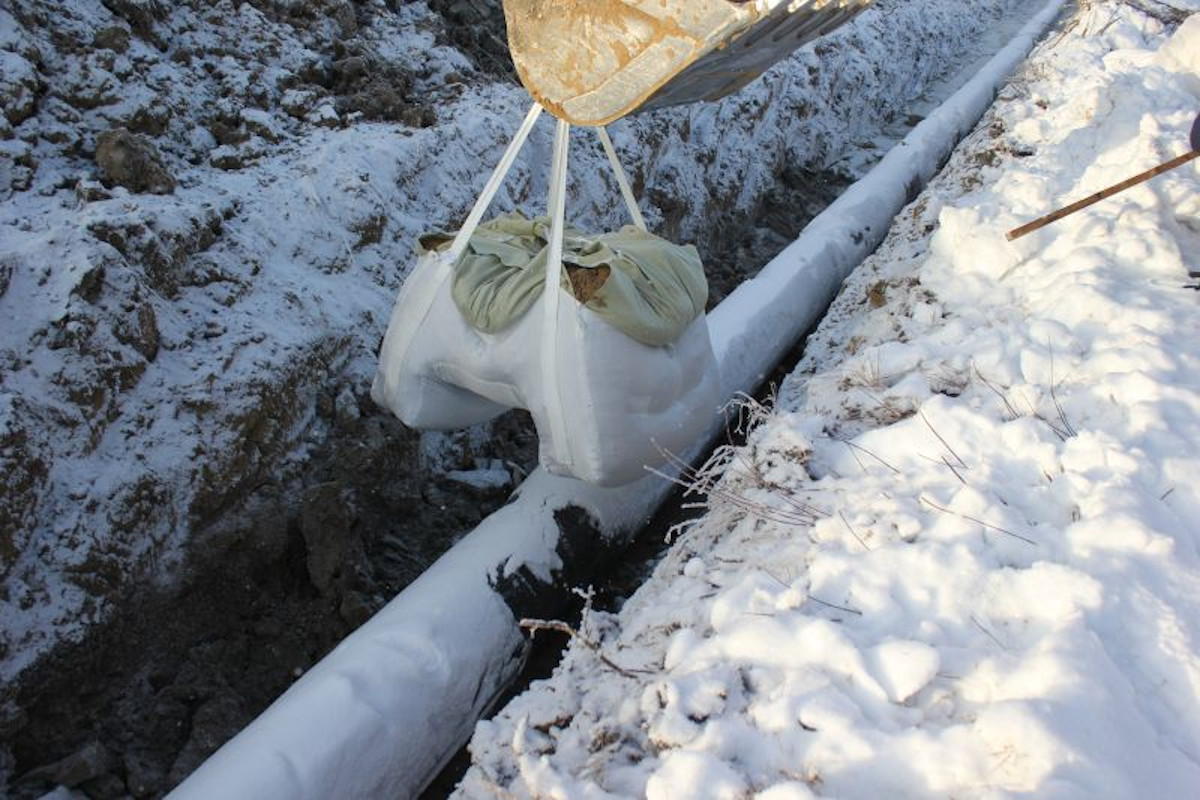

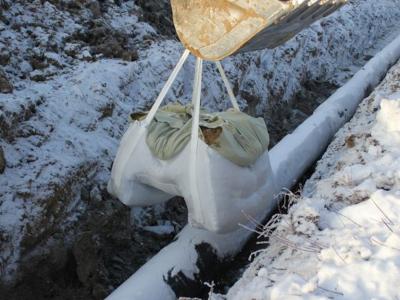

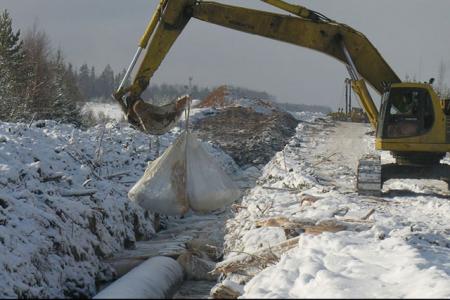

  • Геоконтейнеры для балластировки трубопроводов ГеоБЭГ БТ. Монтаж на трубопровод

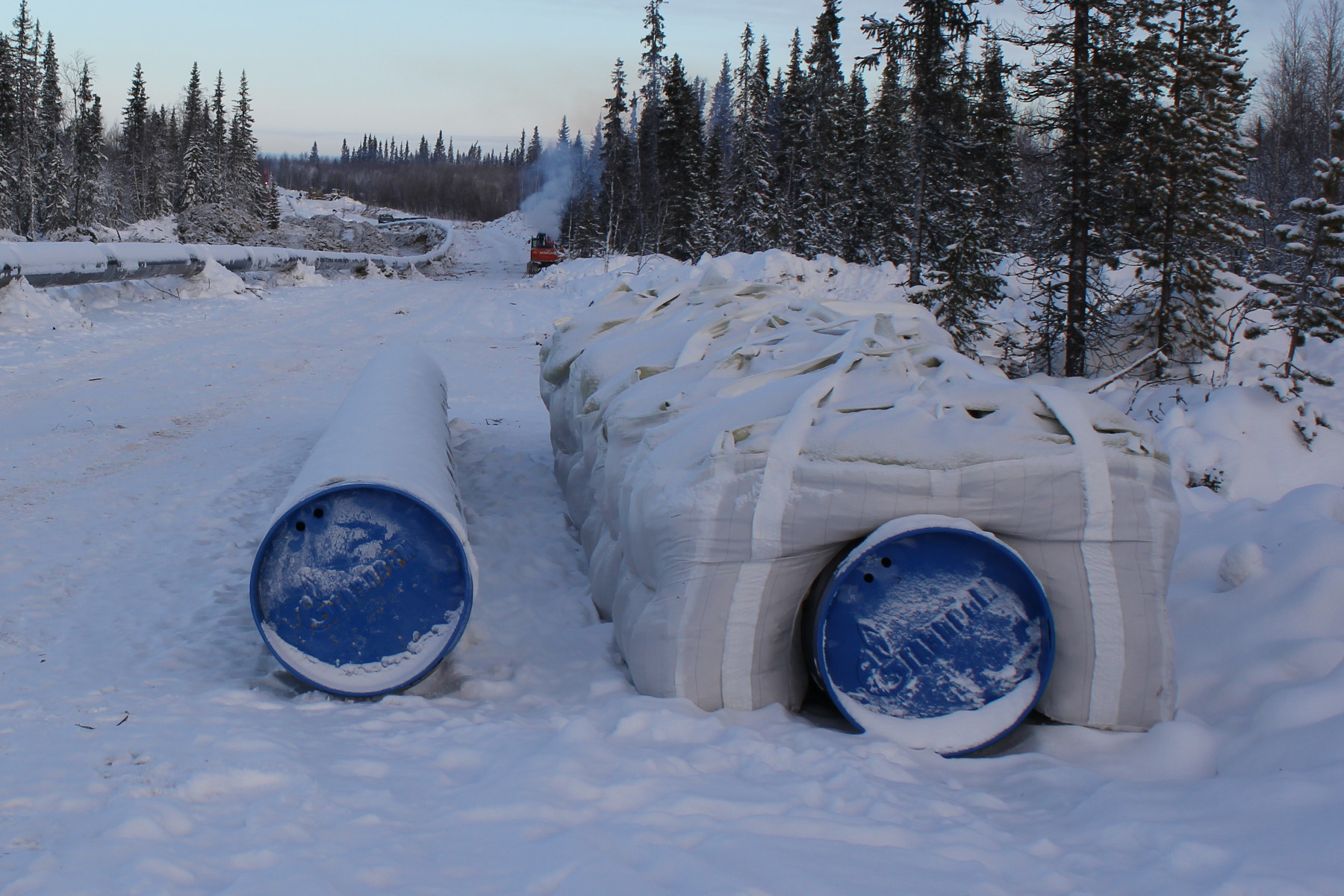

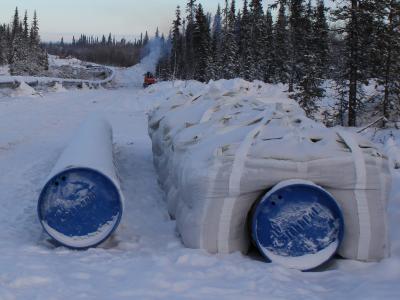

  • Геоконтейнеры для балластировки трубопроводов ГеоБЭГ БТ

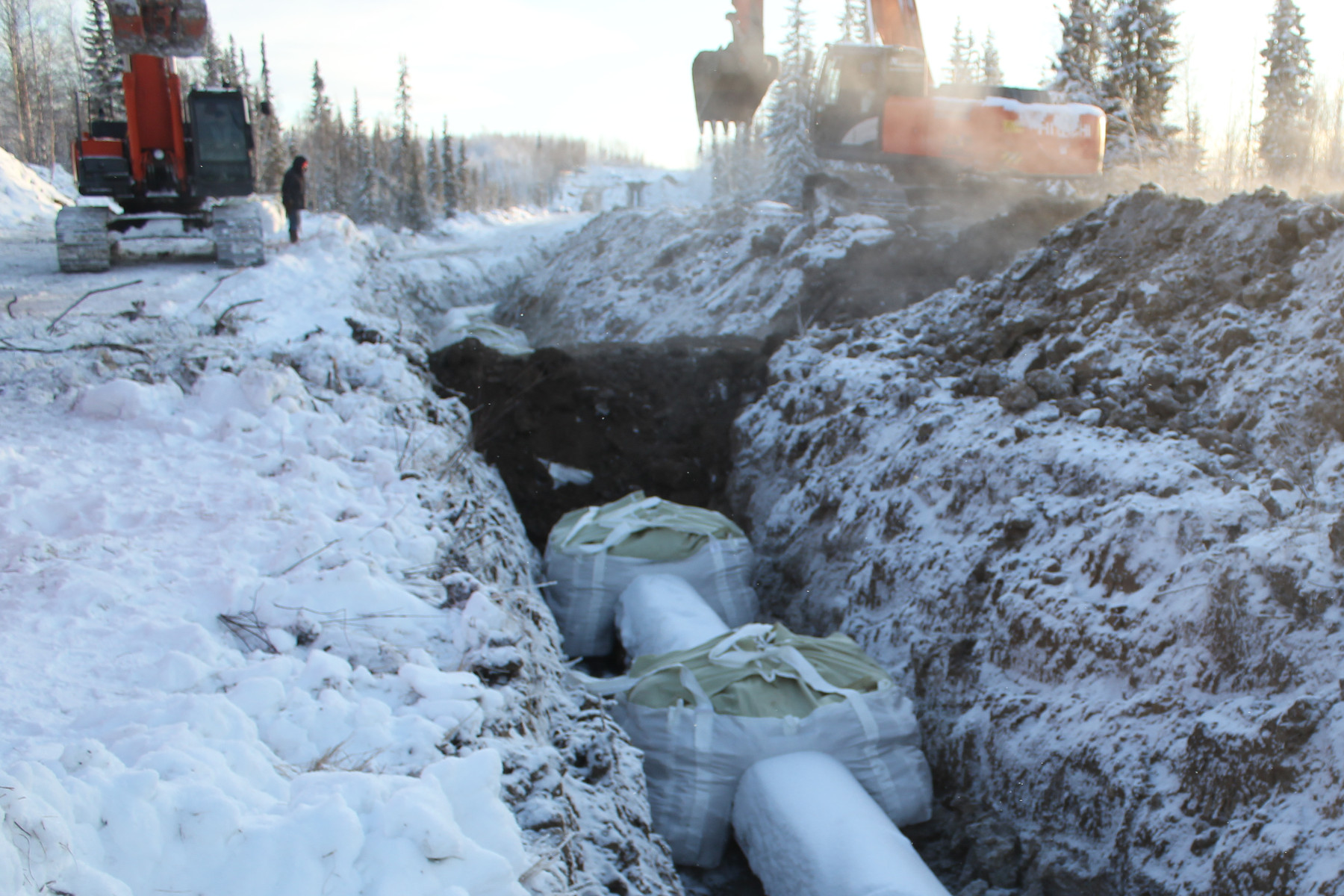

  • Геоконтейнеры для балластировки трубопроводов ГеоБЭГ БТ

Геоконтейнер для балластировки трубопроводов ГеоБЭГ БТ производства ООО "ПОЛИТЕХНОЛ" предназначен для балластировки магистральных трубопроводов при сооружении, реконструкции и производстве капитального ремонта линейной части магистральных трубопроводов, проложенных в условиях обводнённой местности, на переходах болот любой категории и мёрзлых грунтов.

Геоконтейнеры ГеоБЭГ БТ устанавливаются на магистральные трубопроводы в полнопрофильные и узкопрофильные траншеи в соответствии с требованиями проекта. Режим эксплуатации ГеоБЭГ БТ при температуре окружающего воздуха от минус 60°С до плюс 40°С. Климатическое исполнение в категориях УХЛ1 по ГОСТ 15150.

Чтобы оформить заявку на изготовление и поставку Геоконтейнеров для балластировки трубопроводов ГеоБЭГ БТ, Полимерконтейнеров текстильных ПКТУ, позвоните нам по телефону, или заполните форму внизу страницы, или пришлите запрос на электронную почту. ООО "ПОЛИТЕХНОЛ", как производитель, гарантирует качество продукции.

Пример обозначения изделия при заказе для трубопровода диаметром 1220 мм:

ГеоБЭГ БТ-1220 ТУ 4834-013-68168870-2011,

где:

ГеоБЭГ БТ – ГеоБЭГ для балластировки трубопровода;
1220 – диаметр балластируемого трубопровода, в мм;
ТУ 4834-013-68168870-2011 – номер ТУ.

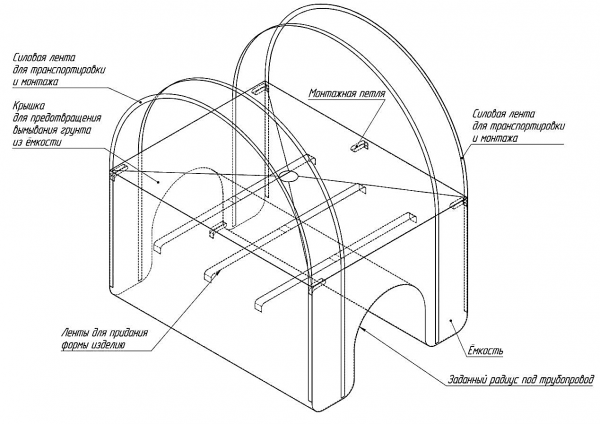

Конструкция ГеоБЭГ БТ представляет собой текстильную емкость с образованным в нижней части радиусом в зависимости от диаметра балластируемого трубопровода. В верхней части расположены шесть монтажных петель для фиксации изделия на технологическом каркасе, четыре силовые ленты для транспортировки и монтажа ГеоБЭГ БТ на трубопроводе, верхняя крышка для предотвращения вымывания грунта из емкости. Во внутренней части емкости вшиты ленты для придания формы изделию.

В комплект поставки ГеоБЭГ БТ входит:

  • ГеоБЭГ БТ;
  • паспорт на каждую произведенную партию продукции;
  • руководство по эксплуатации;
  • технологический каркас для загрузки ГеоБЭГ БТ.

Размеры и характеристики ГеоБЭГ БТ в рабочем состоянии

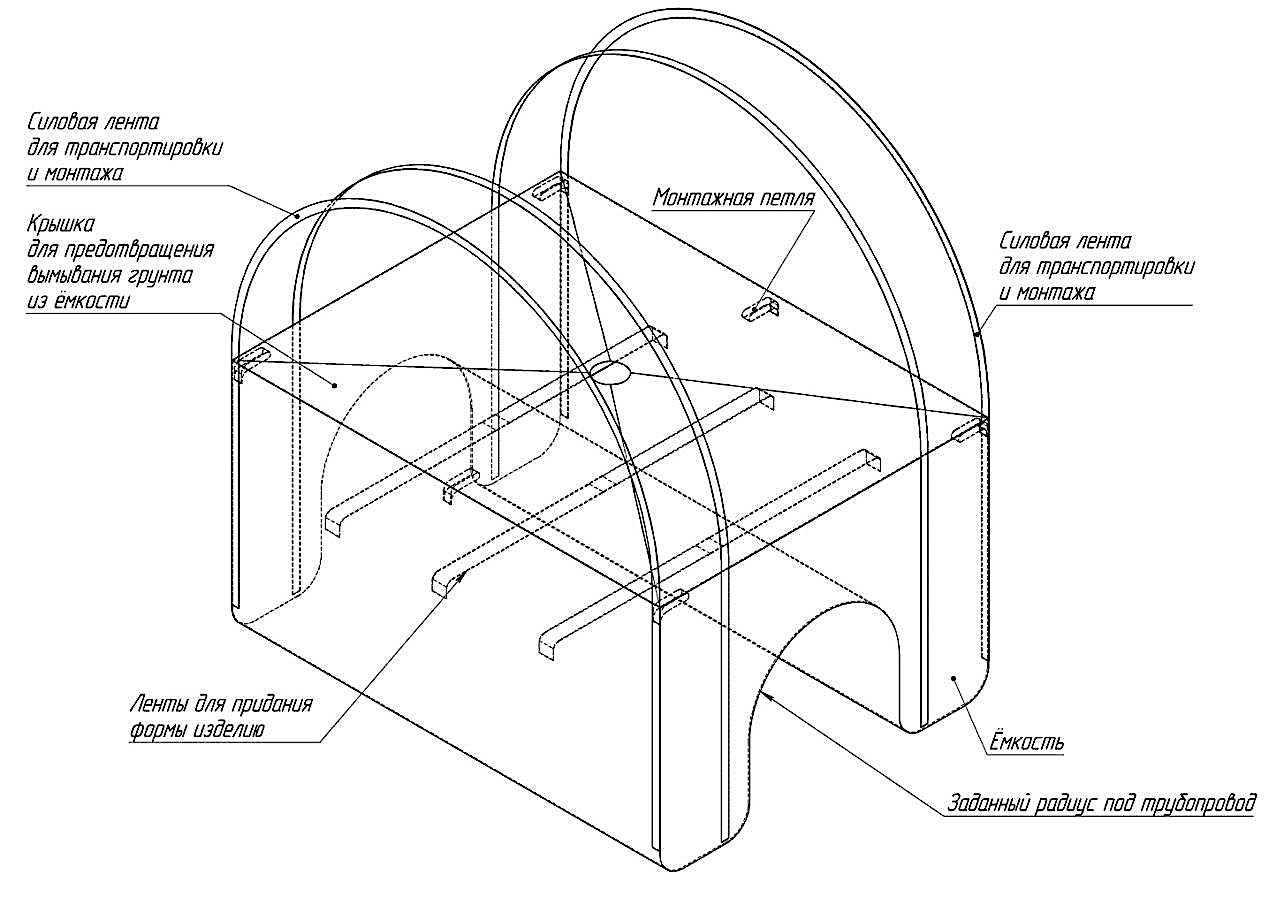

Общий вид ГеоБЭГ БТ

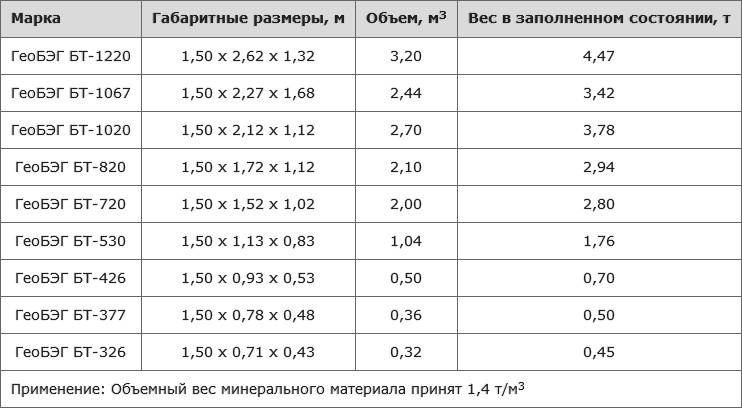

Марка Габаритные размеры, м Объем, м3 Вес в заполненном состоянии, т
ГеоБЭГ БТ-1220 1,50 х 2,62 х 1,32 3,20 4,47
ГеоБЭГ БТ-1067 1,50 х 2,27 х 1,68 2,44 3,42
ГеоБЭГ БТ-1020 1,50 х 2,12 х 1,12 2,70 3,78
ГеоБЭГ БТ-820 1,50 х 1,72 х 1,12 2,10 2,94
ГеоБЭГ БТ-720 1,50 х 1,52 х 1,02 2,00 2,80
ГеоБЭГ БТ-530 1,50 х 1,13 х 0,83 1,04 1,76
ГеоБЭГ БТ-426 1,50 х 0,93 х 0,53 0,50 0,70
ГеоБЭГ БТ-377 1,50 х 0,78 х 0,48 0,36 0,50
ГеоБЭГ БТ-326 1,50 х 0,71 х 0,43 0,32 0,45
Применение: Объемный вес минерального материала принят 1,4 т/м3


Основные характеристики ПКТУ, заполненного грунтом

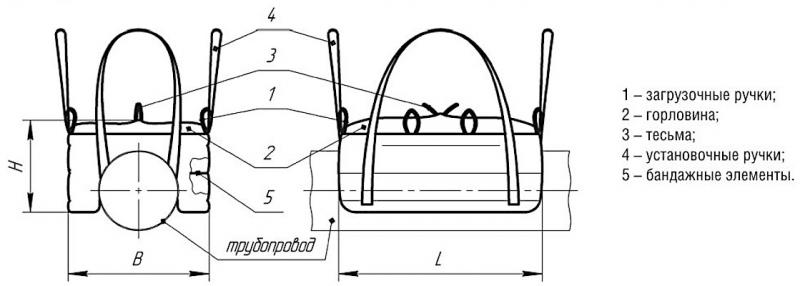

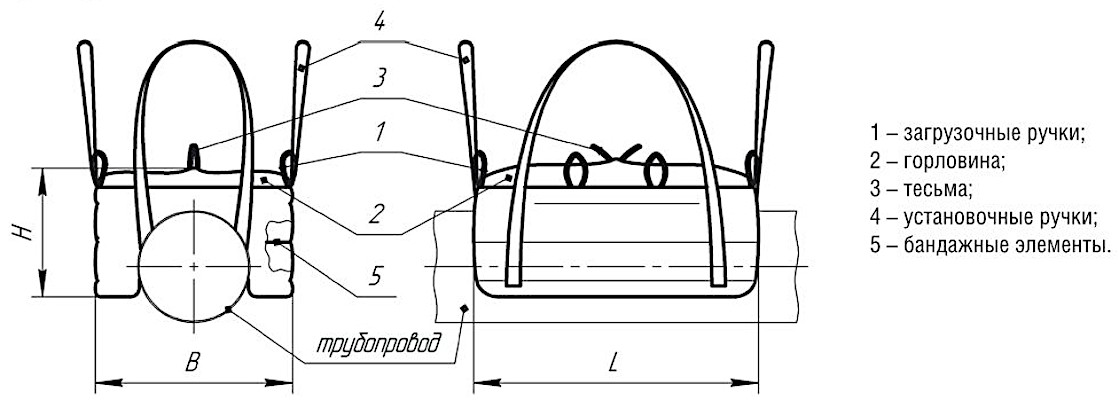

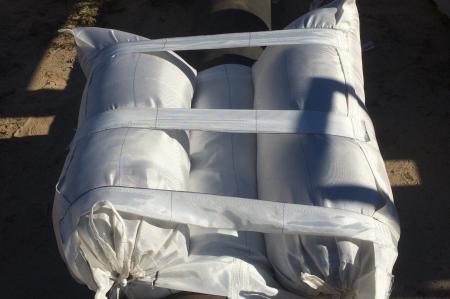

Общий вид ПКТУ

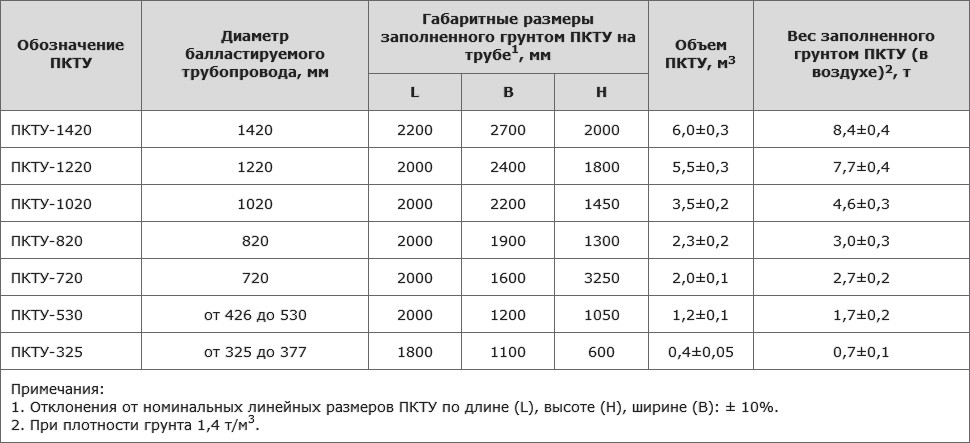

Обозначение ПКТУ Диаметр балластируемого трубопровода, мм Габаритные размеры заполненного грунтом ПКТУ на трубе1, мм Объем ПКТУ, м3 Вес заполненного грунтом ПКТУ (в воздухе)2, т
L В Н
ПКТУ-1420 1420 2200 2700 2000 6,0±0,3 8,4±0,4
ПКТУ-1220 1220 2000 2400 1800 5,5±0,3 7,7±0,4
ПКТУ-1020 1020 2000 2200 1450 3,5±0,2 4,6±0,3
ПКТУ-820 820 2000 1900 1300 2,3±0,2 3,0±0,3
ПКТУ-720 720 2000 1600 3250 2,0±0,1 2,7±0,2
ПКТУ-530 от 426 до 530 2000 1200 1050 1,2±0,1 1,7±0,2
ПКТУ-325 от 325 до 377 1800 1100 600 0,4±0,05 0,7±0,1
Примечания:
1. Отклонения от номинальных линейных размеров ПКТУ по длине (L), высоте (Н), ширине (В): ± 10%.
2. При плотности грунта 1,4 т/м3.

Геоконтейнеры для балластировки трубопроводов ГеоБЭГ БТ, ПКТУ производства ООО "ПОЛИТЕХНОЛ" изготавливаются из материалов, не обладающих способностью образовывать токсичные соединения в воздушной среде и в сточных водах в присутствии других веществ, при температуре окружающей среды.

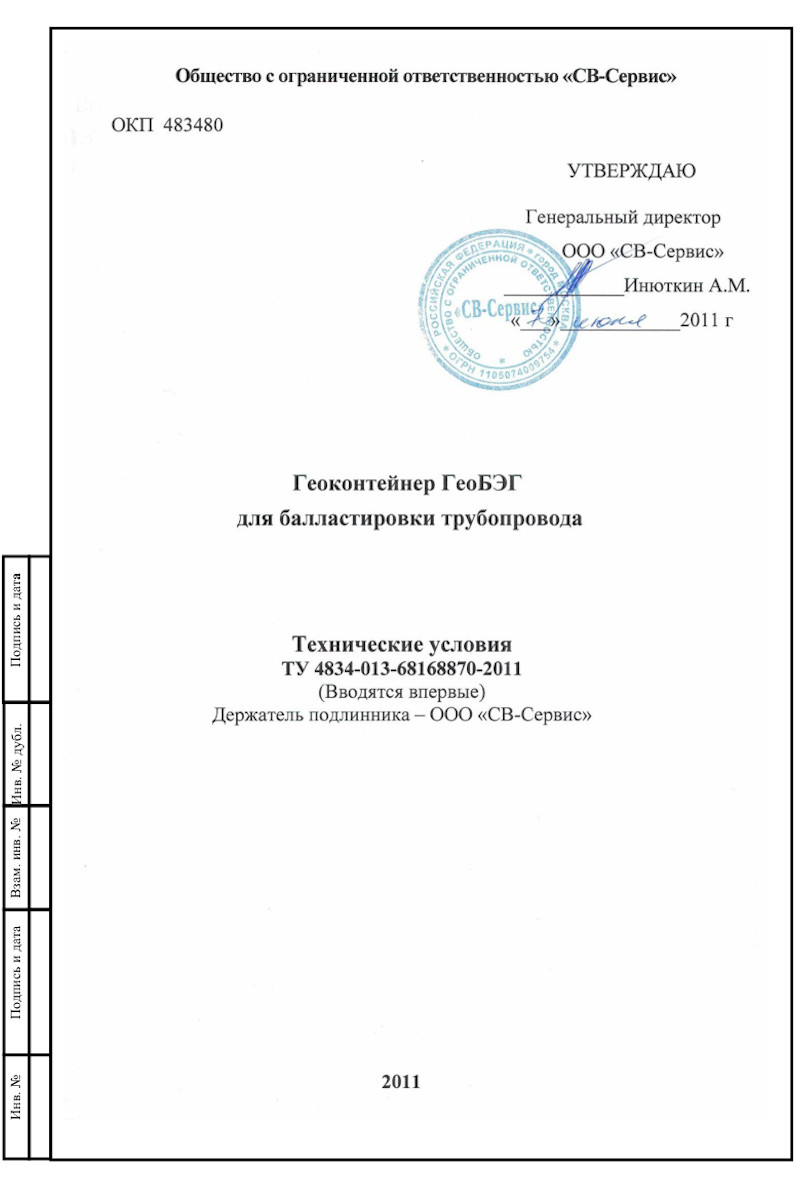

Геоконтейнер ГеоБЭГ для балластировки трубопроводов. ТУ 4834-013-68168870-2011

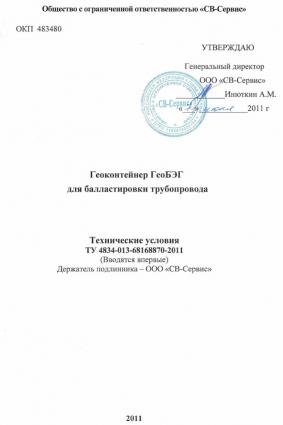

Геоконтейнер ГеоБЭГ для балластировки трубопроводов. ТУ 4834-013-68168870-2011
