Уплотнительные коврики из скального листа полимерного под железобетонные и чугунные утяжелители (УК-СЛП-УТК, УК-СЛП-ЧГ)

ТУ 22.29.29-008-62027848-2018

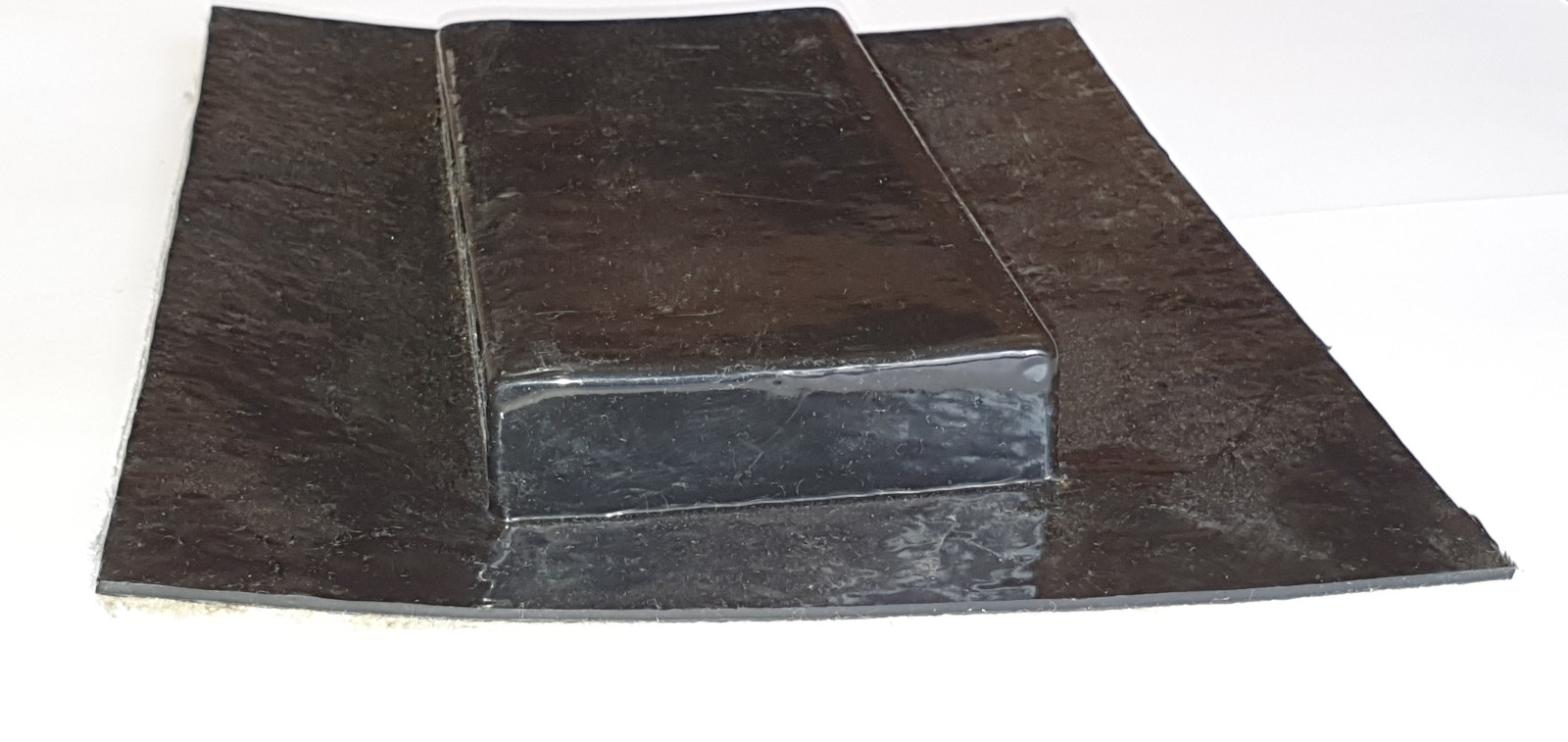

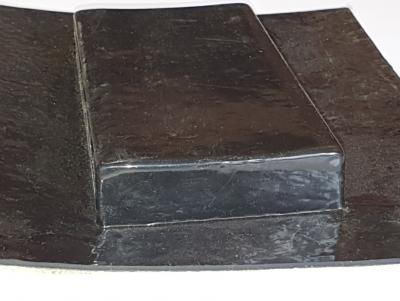

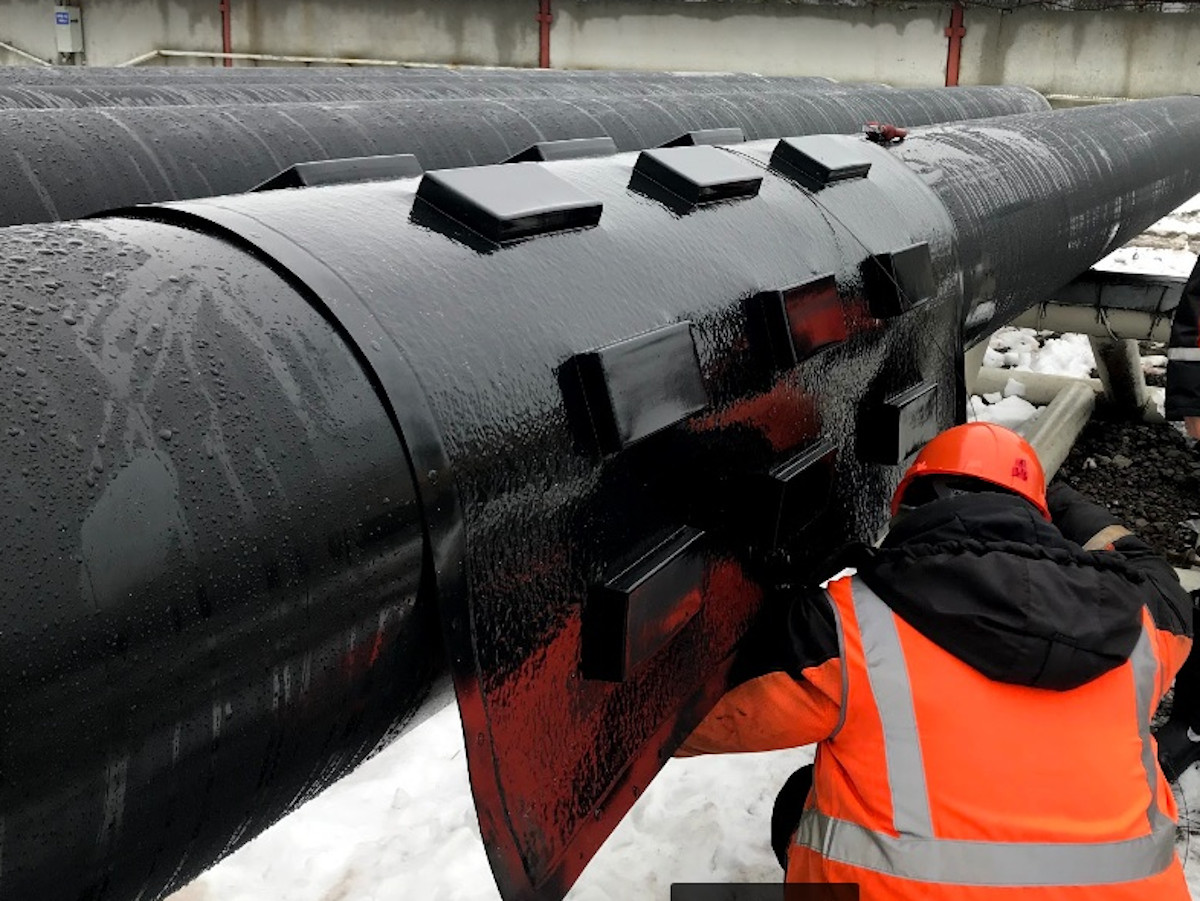

  • Коврик уплотнительный под кольцевые утяжелители

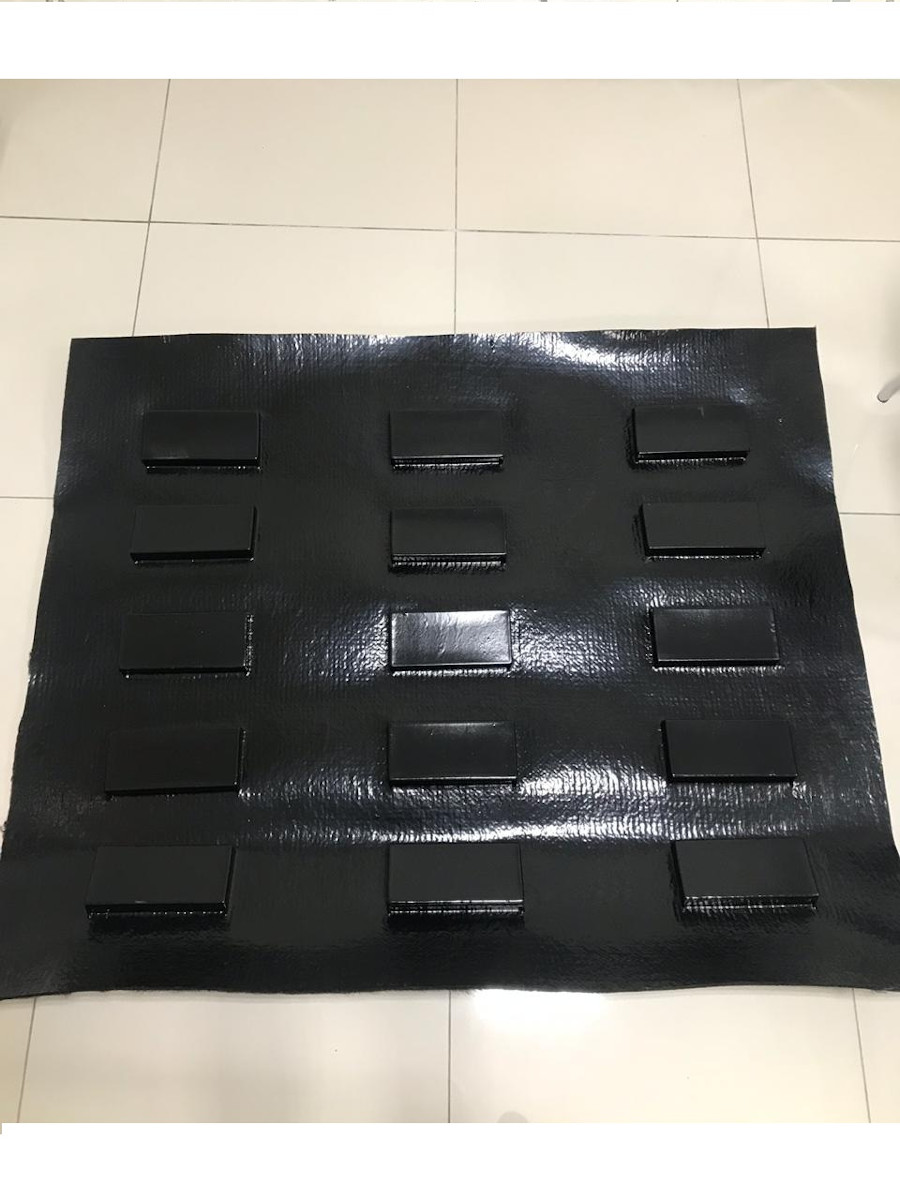

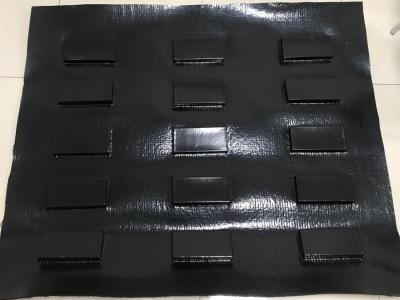

  • Коврик уплотнительный под кольцевые утяжелители. Лицевая сторона

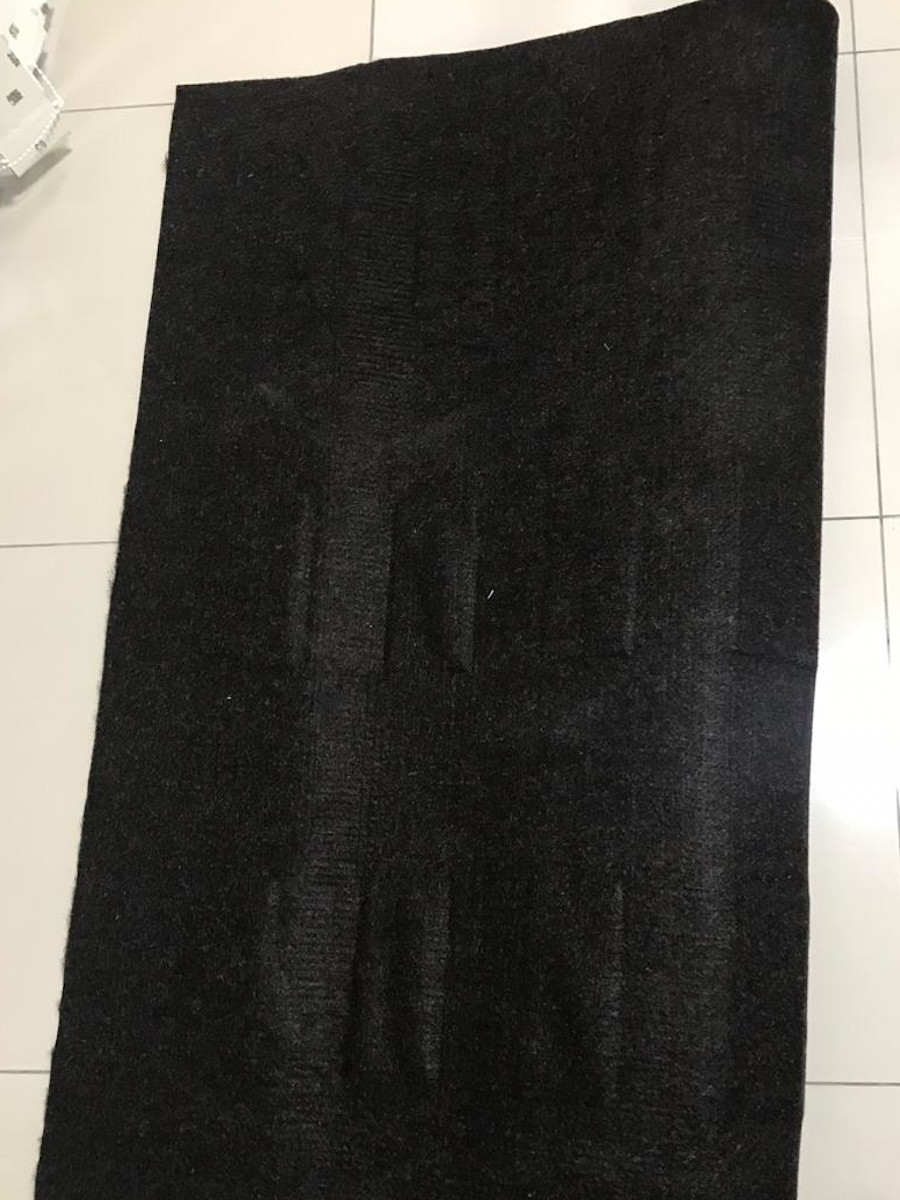

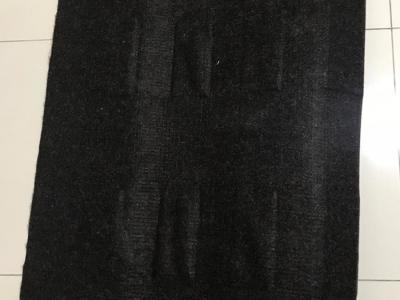

  • Коврик уплотнительный под кольцевые утяжелители. Обратная сторона
  • Коврик уплотнительный под кольцевые утяжелители
  • Коврик уплотнительный под кольцевые утяжелители
  • Коврик уплотнительный под кольцевые утяжелители

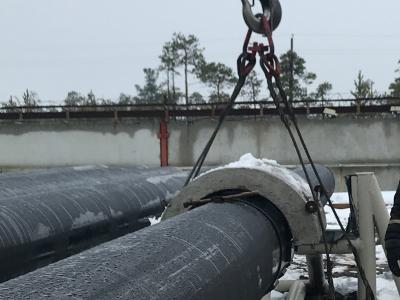

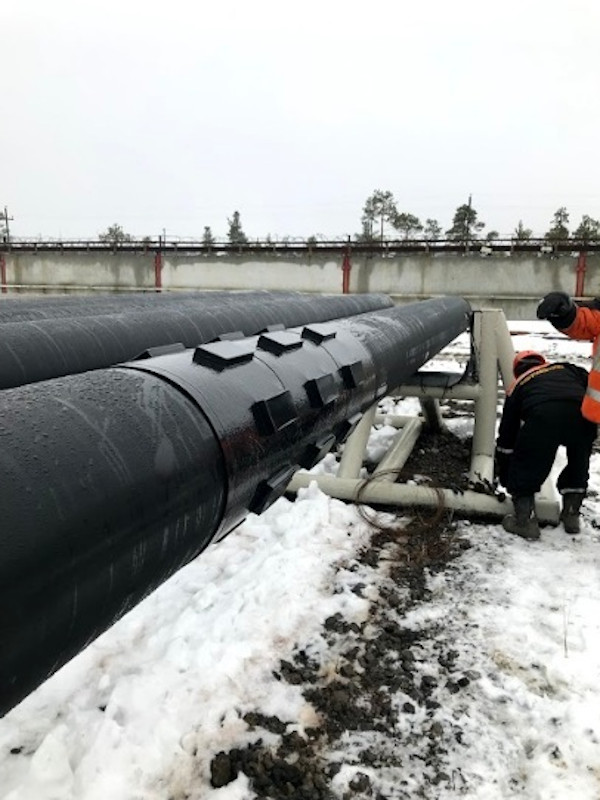

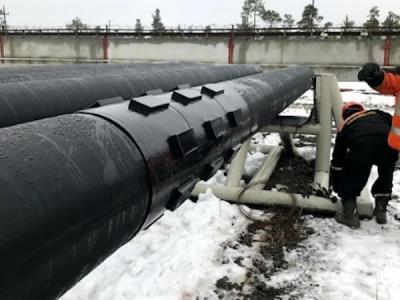

Коврик уплотнительный под кольцевые утяжелители производства ООО "ПОЛИТЕХНОЛ" предназначен для защиты изоляционной поверхности трубопровода, балластируемого кольцевыми утяжелителями типа УТК и УЧК, от механических повреждений, а также для обеспечения надежного (без возможности взаимного смещения) закрепления утяжелителей на трубопроводе.

Коврик уплотнительный применяется во всех макроклиматических районах категории УХЛ1 по ГОСТ 15150 при температуре окружающего воздуха от минус 60°С до плюс 60°С.

Чтобы оформить заявку на изготовление и поставку Ковриков уплотнительных под кольцевые утяжелители КУ-С, КУ-О или КУ-У, позвоните нам по телефону, или заполните форму внизу страницы, или пришлите запрос на электронную почту. ООО "ПОЛИТЕХНОЛ", как производитель, гарантирует качество продукции.

Структура обозначения коврика уплотнительного при заказе включает в себя:

- аббревиатуру названия изделия: КУ – коврик уплотнительный;

- тип исполнения коврика: О – облегченный, С - стандартный, У – усиленный;

- тип кольцевого утяжелителя, для которого предназначен коврик: УТК или УЧК;

- наружный диаметр трубопровода, мм;

- обозначение настоящих технических условий.

Пример обозначения коврика уплотнительного стандартного для утяжелителя бетонного кольцевого для трубопровода диаметром 1220 мм, изготовленного по ТУ 22.29.29-008-62027848-2018:

КУ-С УТК-1220 ТУ 22.29.29-008-62027848-2018.

Пример обозначения коврика уплотнительного облегченного для утяжелителя чугунного кольцевого для трубопровода диаметром 325 мм, изготовленного по ТУ 22.29.29-008-62027848-2018:

КУ-О УЧК-325 ТУ 22.29.29-008-62027848-2018.

Пример обозначения коврика уплотнительного усиленного для утяжелителя бетонного кольцевого для трубопровода диаметром 820 мм, изготовленного по ТУ 22.29.29-008-62027848-2018:

КУ-У УТК-820 ТУ 22.29.29-008-62027848-2018.

Коврик уплотнительный представляет собой неразборную конструкцию, состоящую из основания, опорных элементов (подушек) и верхнего слоя облицовки.

Опорные элементы (подушки) представляют собой профиль прямоугольного сечения, изготовленный из полимерной композиции на основе полиэтиленов высокого и низкого давления и модифицирующих добавок. Опорные элементы (подушки) установлены между основанием и облицовкой, термоскрепленными между собой, и являются несъемными.

В зависимости от вида основания и толщины облицовки различают три типа исполнения коврика.

Коврик уплотнительный облегченный (КУ-О):

- основание: нетканое геотекстильное полотно с поверхностной плотностью не менее 300 г/м2;

- облицовка: полиэтилен высокого давления толщиной 2,0±0,2 мм.

Коврик уплотнительный стандартный (КУ-С):

- основание: скальный лист полимерный, представляющий собой нетканое геотекстильное полотно с поверхностной плотностью не менее 300 г/м2, ламинированное полиэтиленом высокого давления толщиной 2,0 мм;

- облицовка: полиэтилен высокого давления толщиной 1,5±0,2 мм.

Коврик уплотнительный усиленный (КУ-У):

- основание: скальный лист полимерный, представляющий собой нетканое геотекстильное полотно с поверхностной плотностью не менее 300 г/м2, ламинированное полиэтиленом высокого давления толщиной 2,0 мм;

- облицовка: полиэтилен высокого давления толщиной 2,0±0,2 мм.

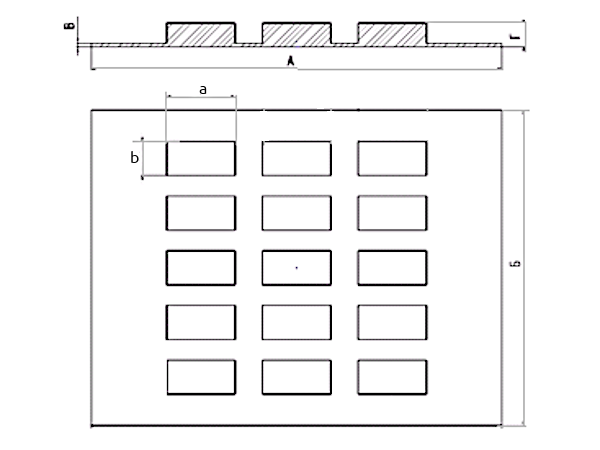

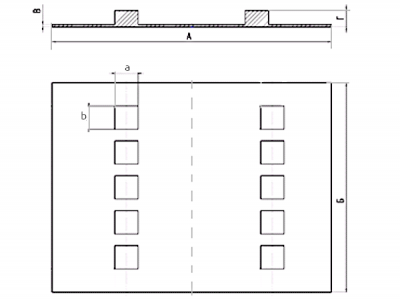

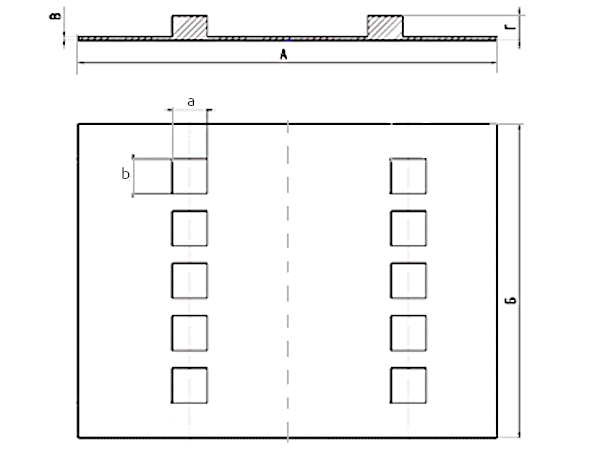

Эскизы ковриков уплотнительных

где

А, Б, a, b – размеры коврика и подушки из соответствующей таблицы;

В – толщина не менее 3,0 мм для КУ-О; не менее 3,5 мм для КУ-С; не менее 4,0 мм для КУ-У;

Г – высота, равная 30+5-1 мм.

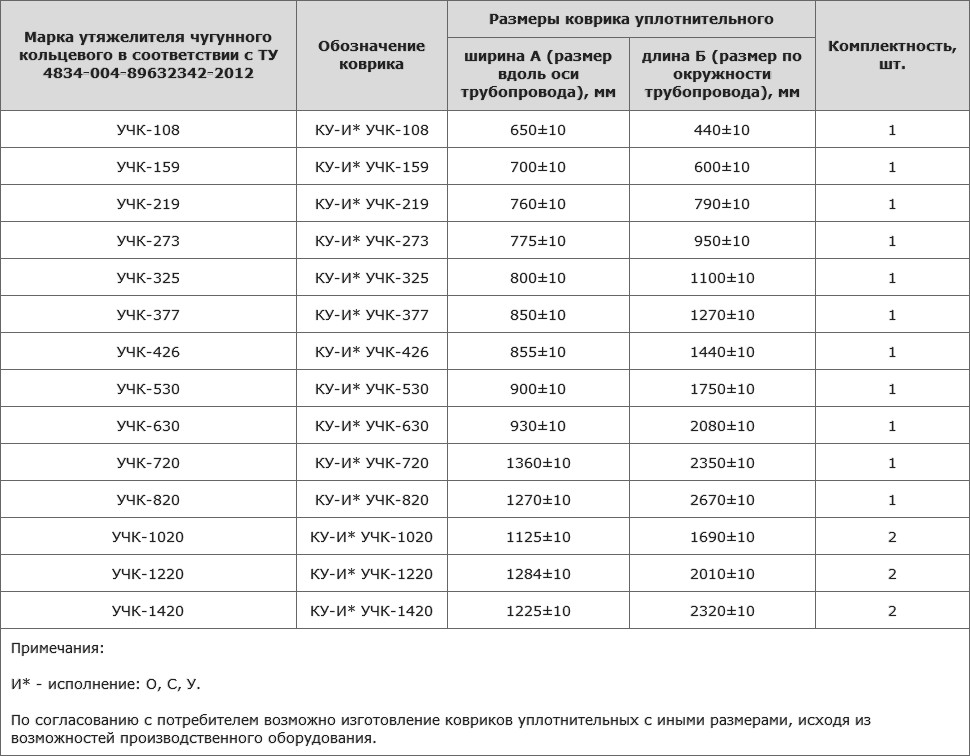

Таблица 1. Размеры, обозначение и комплектность
ковриков уплотнительных для утяжелителей типа УЧК

Марка утяжелителя чугунного кольцевого в соответствии с ТУ 4834-004-89632342-2012 Обозначение коврика Размеры коврика уплотнительного Комплектность, шт.
ширина А (размер вдоль оси трубопровода), мм длина Б (размер по окружности трубопровода), мм
УЧК-108 КУ-И* УЧК-108 650±10 440±10 1
УЧК-159 КУ-И* УЧК-159 700±10 600±10 1
УЧК-219 КУ-И* УЧК-219 760±10 790±10 1
УЧК-273 КУ-И* УЧК-273 775±10 950±10 1
УЧК-325 КУ-И* УЧК-325 800±10 1100±10 1
УЧК-377 КУ-И* УЧК-377 850±10 1270±10 1
УЧК-426 КУ-И* УЧК-426 855±10 1440±10 1
УЧК-530 КУ-И* УЧК-530 900±10 1750±10 1
УЧК-630 КУ-И* УЧК-630 930±10 2080±10 1
УЧК-720 КУ-И* УЧК-720 1360±10 2350±10 1
УЧК-820 КУ-И* УЧК-820 1270±10 2670±10 1
УЧК-1020 КУ-И* УЧК-1020 1125±10 1690±10 2
УЧК-1220 КУ-И* УЧК-1220 1284±10 2010±10 2
УЧК-1420 КУ-И* УЧК-1420 1225±10 2320±10 2
Примечания:

И* - исполнение: О, С, У.

По согласованию с потребителем возможно изготовление ковриков уплотнительных с иными размерами, исходя из возможностей производственного оборудования.

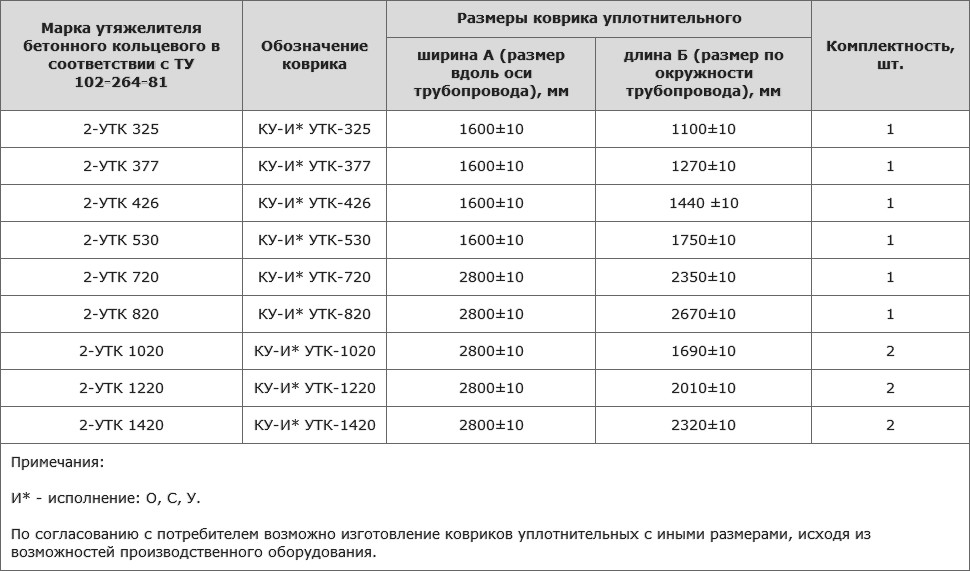

Таблица 2. Размеры, обозначение и комплектность
ковриков уплотнительных для утяжелителей типа УТК

Марка утяжелителя бетонного кольцевого в соответствии с ТУ 102-264-81 Обозначение коврика Размеры коврика уплотнительного Комплектность, шт.
ширина А (размер вдоль оси трубопровода), мм длина Б (размер по окружности трубопровода), мм
2-УТК 325 КУ-И* УТК-325 1600±10 1100±10 1
2-УТК 377 КУ-И* УТК-377 1600±10 1270±10 1
2-УТК 426 КУ-И* УТК-426 1600±10 1440 ±10 1
2-УТК 530 КУ-И* УТК-530 1600±10 1750±10 1
2-УТК 720 КУ-И* УТК-720 2800±10 2350±10 1
2-УТК 820 КУ-И* УТК-820 2800±10 2670±10 1
2-УТК 1020 КУ-И* УТК-1020 2800±10 1690±10 2
2-УТК 1220 КУ-И* УТК-1220 2800±10 2010±10 2
2-УТК 1420 КУ-И* УТК-1420 2800±10 2320±10 2
Примечания:

И* - исполнение: О, С, У.

По согласованию с потребителем возможно изготовление ковриков уплотнительных с иными размерами, исходя из возможностей производственного оборудования.

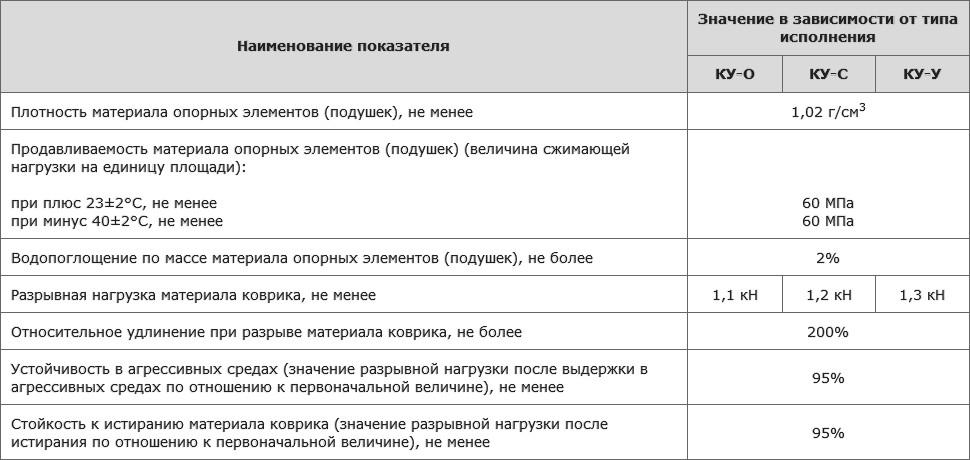

Таблица 3. Физико-механические характеристики коврика уплотнительного

Наименование показателя Значение в зависимости от типа исполнения
КУ-О КУ-С КУ-У
Плотность материала опорных элементов (подушек), не менее 1,02 г/см3
Продавливаемость материала опорных элементов (подушек) (величина сжимающей нагрузки на единицу площади):

при плюс 23±2°С, не менее
при минус 40±2°С, не менее		 60 МПа
60 МПа
Водопоглощение по массе материала опорных элементов (подушек), не более 2%
Разрывная нагрузка материала коврика, не менее 1,1 кН 1,2 кН 1,3 кН
Относительное удлинение при разрыве материала коврика, не более 200%
Устойчивость в агрессивных средах (значение разрывной нагрузки после выдержки в агрессивных средах по отношению к первоначальной величине), не менее 95%
Стойкость к истиранию материала коврика (значение разрывной нагрузки после истирания по отношению к первоначальной величине), не менее 95%

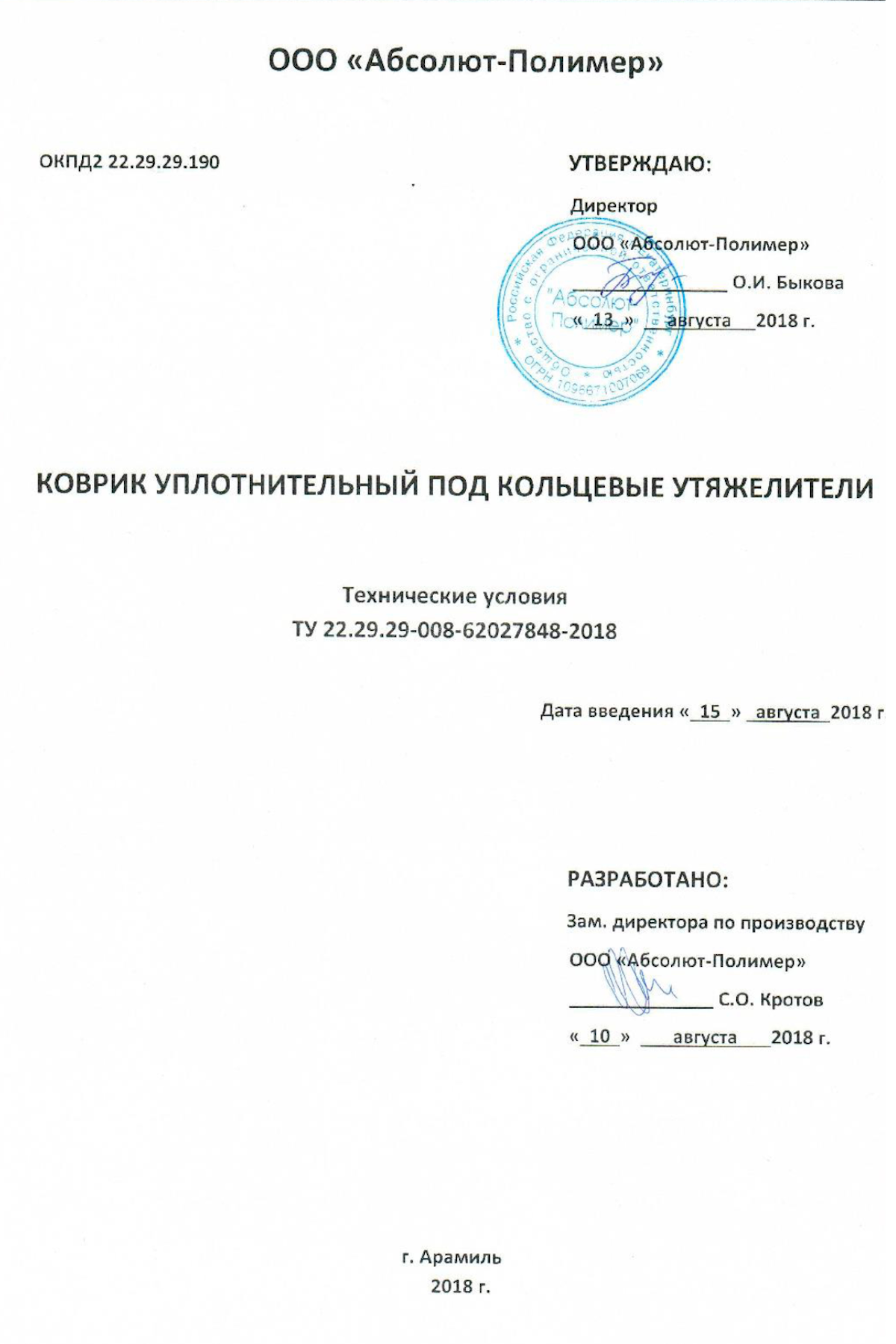

 ТУ 22.29.29-008-62027848-2018
