Защитные коврики для железобетонных утяжелителей (ЗК-УБО, ЗК-УБКм)
ТУ 102-300-81 (с изменениями 1-14), ТУ 102-421-86, ОТТ-75.180.00-КТН-047-11
Защитный коврик ЗК-УБО производства ООО "ПОЛИТЕХНОЛ" предназначен для защиты изоляционного покрытия трубопровода от повреждения при использовании железобетонного утяжелителя охватывающего типа (УБО). Длина коврика ЗК-УБО должна обеспечивать свисание его концов на 200 мм ниже горизонтальной осевой плоскости трубопровода, а по ширине коврик должен выступать по 250 мм за торцевые грани утяжелителя. Толщина коврика не менее 3 мм.
Защитный коврик ЗК-УБКм производства ООО "ПОЛИТЕХНОЛ" предназначен для защиты изоляционного покрытия трубопровода от повреждения при использовании железобетонного утяжелителя клиновидного типа (I УБКм). Длина коврика ЗК-УБКм должна обеспечивать свисание его концов на 200 мм ниже горизонтальной осевой плоскости трубопровода, а по ширине коврик должен выступать по 200 мм за торцевые грани утяжелителя. Толщина коврика не менее 3 мм.
Чтобы оформить заявку на изготовление и поставку Защитных ковриков ЗК-УБО и ЗК-УБКм, позвоните нам по телефону, или заполните форму внизу страницы, или пришлите запрос на электронную почту. ООО "ПОЛИТЕХНОЛ", как производитель, гарантирует качество продукции.

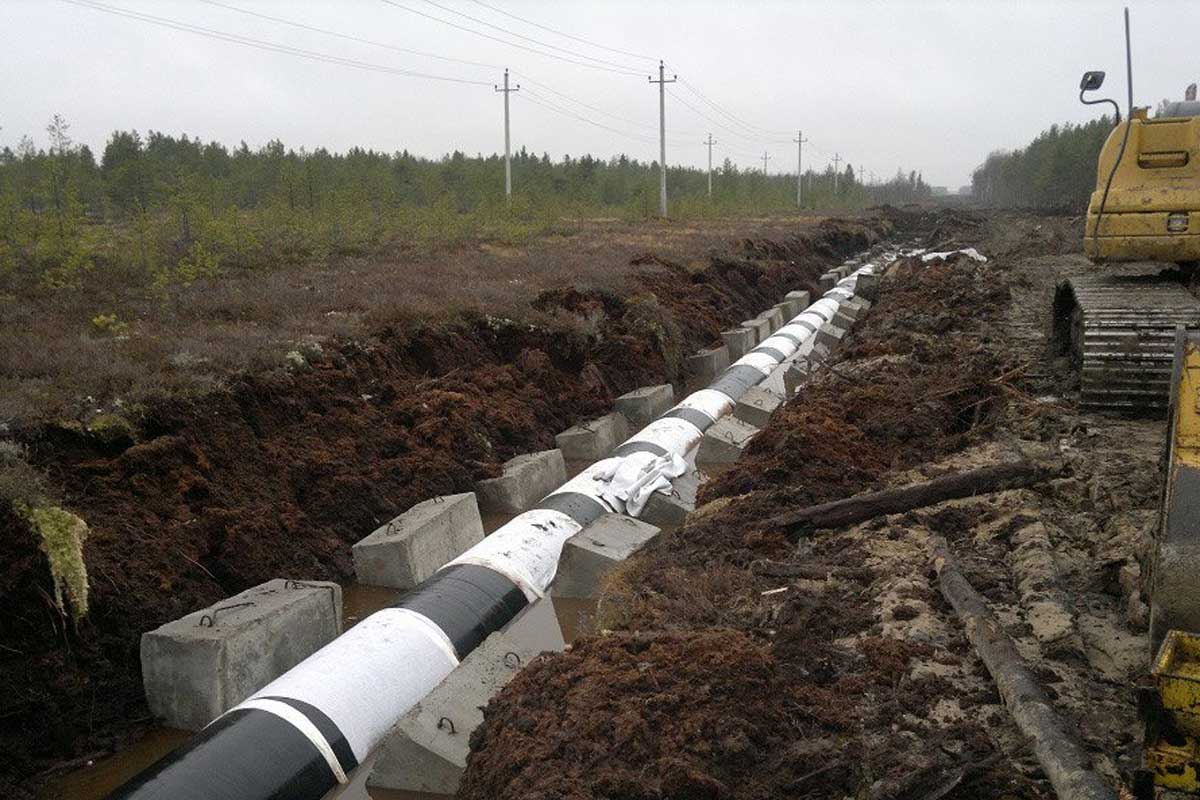

Перед монтажными работами по установке железобетонного утяжелителя охватывающего типа (УБО) или железобетонного утяжелителя клиновидного типа (I УБКм), необходимо разместить на трубопроводе соответствующий защитный коврик. Для повышения технологичности монтажа в обводненной траншее коврики ЗК-УБКм следует наклеивать на опорные участки утяжелителя шириной не менее 500 мм с каждой стороны до укладки его на трубопровод.
При монтаже утяжелителя необходимо следить, чтобы не было перекосов и сползания коврика с трубопровода.
Защитные коврики ЗК-УБО и ЗК-УБКм изготавливаются из нетканого синтетического материала НСМ.
Основные размеры защитных ковриков ЗК-УБО
под утяжелители УБО
| Марка коврика | Размер коврика, м | Масса, кг |
| ЗК-УБО-325 | 1,5 х 1,0 | 0,45 |
| ЗК-УБО-530 | 1,5 х 1,3 | 0,59 |
| ЗК-УБО-720 | 2,0 х 1,6 | 0,96 |
| ЗК-УБО-820 | 2,0 х 1,7 | 1,0 |
| ЗК-УБО-1020 | 2,0 х 2,0 | 1,2 |
| ЗК-УБО-1220 | 1,9 х 2,4 | 1,37 |
| ЗК-УБО-1420 | 1,7 х 2,7 | 1,38 |
Основные размеры защитных ковриков ЗК-УБКм
под утяжелители I УБКм
| Марка коврика | Размер коврика, м | Масса, кг |
| ЗК-УБКм-325 | 1,3 х 1,0 | 0,4 |
| ЗК-УБКм-530 | 1,3 х 1,3 | 0,5 |
| ЗК-УБКм-720 | 1,3 х 1,6 | 0,62 |
| ЗК-УБКм-820 | 1,3 х 1,7 | 0,66 |
| ЗК-УБКм-1020 | 1,3 х 2,0 | 0,78 |
| ЗК-УБКм-1220 | 1,3 х 2,4 | 0,94 |
| ЗК-УБКм-1420 | 1,4 х 2,7 | 1,1 |
